 Dessin de VU-metre analogique

Aller en bas
AuteurMessage
jean_debord

avatar

Nombre de messages : 817
Age : 63
Localisation : Limoges
Date d'inscription : 21/09/2008

MessageSujet: Dessin de VU-metre analogique   Mar 26 Juin 2018 - 9:00

Suite à la discussion sur les VU-metres (http://panoramic.free-boards.net/t4189-realiser-un-vue-metre), voici un programme pour FBPano qui dessine un de ces appareils dans sa version analogique.

Ici l'aiguille parcourt tout le cadran puis revient à son point de départ et recommence.

Ce programme requiert la dernière version (0.34) de FBPano.

Code:

' VU-metre analogique
' L'echelle va de 30° à 150° et correspond à des intensités de 0 à 1.5
' --------------------------------------------------------------------

' Definition d'un type "Graduation" :
' dB     : niveau en decibels
' a      : angle en degrés sur l'échelle
' x1, y1 : origine du trait de graduation
' x2, y2 : extrémité du trait de graduation
' x3, y3 : position du label

type t_grad = (dB, a%, x1%, y1%, x2%, y2%, x3%, y3%)

const N = 11         ' Nb de graduations

dim grad<t_grad>(N)  ' Graduations

data -20, -10, -7, -5, -3, -2, -1, 0, 1, 2, 3  ' Labels

dim xc%, yc%, r%     ' Centre et rayon du cercle

dim font% = FL_TIMES ' Police de caractères
dim size% = 20       ' Taille des caractères

const WCAN = 400, HCAN = 300  ' Taille du CANVAS

form 0, 100, 100, WCAN + 20, HCAN + 20, "VU-mètre"

xcanvas 1, 10, 10, WCAN, HCAN

on_canvas_draw 1, draw1

on_timer 1, timer1

init()
start 0

sub init()
' Initialise les variables globales

  dim i%, z, ar, dx%, dy%, xt%, yt%, wt%, ht%, r1%, da

  xc = WCAN \ 2
  yc = 0.8 * HCAN
  r  = 0.6 * HCAN

  2d_font font, size

  for i = 1 to N
    with grad(i)
      read .dB
      z = 10^(.dB / 20)              ' Intensité
      .a = 30 + 120 * (1 - z / 1.5)
      ar = .a * 0.01745              ' Radians

      dx = r * cos(ar)
      dy = r * sin(ar)

      .x1 = xc + dx
      .y1 = yc - dy

      .x2 = xc + 1.1 * dx
      .y2 = yc - 1.1 * dy

      2d_text_extension str(.dB), xt, yt, wt, ht

      r1 = 1.05 * r + ht
      da = wt / (2 * r1)
      ar = ar + da

      .x3 = xc + r1 * cos(ar)
      .y3 = yc - r1 * sin(ar)
    end_with
  next i
end_sub

sub draw_vu(angle%)
' Dessine le VU-mètre pour une position donnée de l'aiguille en degrés

  dim i%, ar

  2d_box 0, 0, WCAN, HCAN, FL_BORDER_BOX, &hFFFFCC00

  2d_pen_color_fl FL_BLACK
  2d_pen_style 0, 2
  2d_pie xc, yc, 15

  2d_pen_color_fl FL_RED
  2d_pen_style 0, 10
  2d_arc xc, yc, r, r, 30, 70

  2d_pen_color_fl FL_GREEN
  2d_pen_style 0, 10
  2d_arc xc, yc, r, r, 70, 150

  2d_pen_color_fl FL_BLACK
  2d_pen_style 0, 2
  2d_arc xc, yc, r, r, 30, 150

  2d_font font, size + 10
  2d_print_box "dB", 50, 0.3 * HCAN, WCAN - 100, 100

  ' Dessin des graduations

  2d_font font, size

  for i = 1 to N
    with grad(i)
      2d_line .x1, .y1, .x2, .y2
      2d_print str(.dB), .x3, .y3, .a + 270
    end_with
  next i

  ' Dessin de l'aiguille

  ar = angle * 0.01745
  2d_pen_style 0, 2
  2d_line xc, yc, xc + r * cos(ar), yc - r * sin(ar)
end_sub

sub draw1()
' Parcourt toute l'échelle (30° - 150°)

  dim_static angle% = 150

  draw_vu angle

  angle = angle - 1
  if angle = 30 then angle = 150
end_sub

sub timer1()
  object_redraw 1
  timer_interval 0.1
end_sub
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.unilim.fr/pages_perso/jean.debord/index.htm
xxx



Nombre de messages : 261
Date d'inscription : 30/03/2018

MessageSujet: Re: Dessin de VU-metre analogique   Mer 27 Juin 2018 - 8:09

---------------------------
Panoramic_editor
---------------------------
(32) Illegal instruction. Line : 13
---------------------------
OK
---------------------------


Code:
13 type t_grad = (dB, a%, x1%, y1%, x2%, y2%, x3%, y3%)
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
jean_debord

avatar

Nombre de messages : 817
Age : 63
Localisation : Limoges
Date d'inscription : 21/09/2008

MessageSujet: Re: Dessin de VU-metre analogique   Mer 27 Juin 2018 - 9:05

Oui c'est un programme pour FBPano, pas pour Panoramic Smile
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.unilim.fr/pages_perso/jean.debord/index.htm
xxx



Nombre de messages : 261
Date d'inscription : 30/03/2018

MessageSujet: Re: Dessin de VU-metre analogique   Mer 27 Juin 2018 - 11:53

jean_debord a écrit:
Oui c'est un programme pour FBPano, pas pour Panoramic Smile

Ah ok désolé - Bon tant pis Smile
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
jean_debord

avatar

Nombre de messages : 817
Age : 63
Localisation : Limoges
Date d'inscription : 21/09/2008

MessageSujet: Re: Dessin de VU-metre analogique   Jeu 28 Juin 2018 - 9:11

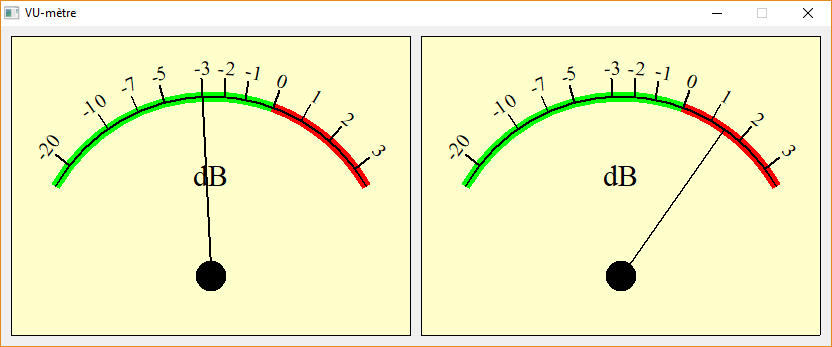

Voici une version à 2 vu-mètres pour la stéréo. Ici l'aiguille de gauche parcourt la partie verte et celle de droite la partie rouge.

Le programme ne montre que le dessin. Il n'y a pas encore de fonctions sonores dans FBPano. Cela viendra plus tard ...

Code:

' VU-metre analogique
' L'echelle va de 30° à 150° et correspond à des intensités de 0 à 1.5
' --------------------------------------------------------------------

' Definition d'un type "Graduation" :
' dB     : niveau en decibels
' a      : angle en degrés sur l'échelle
' x1, y1 : origine du trait de graduation
' x2, y2 : extrémité du trait de graduation
' x3, y3 : position du label

type t_grad = (dB, a%, x1%, y1%, x2%, y2%, x3%, y3%)

const N = 11         ' Nb de graduations

dim grad<t_grad>(N)  ' Graduations

data -20, -10, -7, -5, -3, -2, -1, 0, 1, 2, 3  ' Labels

dim xc%, yc%, r%     ' Centre et rayon du cercle

dim font% = FL_TIMES ' Police de caractères
dim size% = 20       ' Taille des caractères

const WCAN = 400, HCAN = 300  ' Taille du CANVAS

form 0, 100, 100, 2 * WCAN + 30, HCAN + 20, "VU-mètre"

xcanvas 1, 10, 10, WCAN, HCAN
xcanvas 2, WCAN + 20, 10, WCAN, HCAN

on_canvas_draw 1, draw1
on_canvas_draw 2, draw2

on_timer 1, timer1
on_timer 2, timer2

init()
start 0

sub init()
' Initialise les variables globales

  dim i%, z, ar, dx%, dy%, xt%, yt%, wt%, ht%, r1%, da

  xc = WCAN \ 2
  yc = 0.8 * HCAN
  r  = 0.6 * HCAN

  2d_font font, size

  for i = 1 to N
    with grad(i)
      read .dB
      z = 10^(.dB / 20)              ' Intensité
      .a = 30 + 120 * (1 - z / 1.5)
      ar = .a * 0.01745              ' Radians

      dx = r * cos(ar)
      dy = r * sin(ar)

      .x1 = xc + dx
      .y1 = yc - dy

      .x2 = xc + 1.1 * dx
      .y2 = yc - 1.1 * dy

      2d_text_extension str(.dB), xt, yt, wt, ht

      r1 = 1.05 * r + ht
      da = wt / (2 * r1)
      ar = ar + da

      .x3 = xc + r1 * cos(ar)
      .y3 = yc - r1 * sin(ar)
    end_with
  next i
end_sub

sub draw_vu(angle%)
' Dessine le VU-mètre pour une position donnée de l'aiguille en degrés

  dim i%, ar

  2d_box 0, 0, WCAN, HCAN, FL_BORDER_BOX, &hFFFFCC00

  2d_pen_color_fl FL_BLACK
  2d_pen_style 0, 2
  2d_pie xc, yc, 15

  2d_pen_color_fl FL_RED
  2d_pen_style 0, 10
  2d_arc xc, yc, r, r, 30, 70

  2d_pen_color_fl FL_GREEN
  2d_pen_style 0, 10
  2d_arc xc, yc, r, r, 70, 150

  2d_pen_color_fl FL_BLACK
  2d_pen_style 0, 2
  2d_arc xc, yc, r, r, 30, 150

  2d_font font, size + 10
  2d_print_box "dB", 50, 0.3 * HCAN, WCAN - 100, 100

  ' Dessin des graduations

  2d_font font, size

  for i = 1 to N
    with grad(i)
      2d_line .x1, .y1, .x2, .y2
      2d_print str(.dB), .x3, .y3, .a + 270
    end_with
  next i

  ' Dessin de l'aiguille

  ar = angle * 0.01745
  2d_pen_style 0, 2
  2d_line xc, yc, xc + r * cos(ar), yc - r * sin(ar)
end_sub

sub draw1()
' Parcourt la parte verte (71° - 150°)

  dim_static angle% = 150

  draw_vu angle

  angle = angle - 1
  if angle = 71 then angle = 150
end_sub

sub draw2()
' Parcourt la parte rouge (30° - 71°)

  dim_static angle% = 71

  draw_vu angle

  angle = angle - 1
  if angle = 30 then angle = 71
end_sub

sub timer1()
  object_redraw 1
  timer_interval 0.1
end_sub

sub timer2()
  object_redraw 2
  timer_interval 0.1
end_sub

Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.unilim.fr/pages_perso/jean.debord/index.htm
Navigateur

avatar

Nombre de messages : 29
Age : 69
Localisation : Les Clayes-sous-bois 78340
Date d'inscription : 02/09/2016

MessageSujet: Re: Dessin de VU-metre analogique   Jeu 28 Juin 2018 - 11:52

Bonjour,

Merci Jean pour ces beaux vumètres illustrant bien l'utilisation du nouvel objet CANVAS.

J'ai testé le programme proposé avec la version 0.34 et FBIde.

J'attends avec impatience les fonctions sonores.

Navigateur
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
jean_debord

avatar

Nombre de messages : 817
Age : 63
Localisation : Limoges
Date d'inscription : 21/09/2008

MessageSujet: Re: Dessin de VU-metre analogique   Ven 29 Juin 2018 - 9:24

Bonjour,

Pour les fonctions sonores je compte faire une interface pour la bibliothèque FBSOUND de D. J. Peters :

https://freebasic.net/forum/viewtopic.php?f=14&t=17740

Tu peux déjà l'installer et la tester avec FreeBASIC. Personnellement je trouve les résultats assez impressionnants (mais je ne suis pas expert dans ce domaine ...)
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.unilim.fr/pages_perso/jean.debord/index.htm
Contenu sponsorisé




MessageSujet: Re: Dessin de VU-metre analogique

Revenir en haut Aller en bas

Dessin de VU-metre analogique
